メタセコイアでモデリングを始めるにあたって、必要なものがあります。
まず第一に「やる気」。
モデリングはすごく時間がかかります。そしてとても細かい作業になります。
一日10時間作業して１ヶ月、仕事だとか学校だとかの合間を縫ってやると、３ヶ月が最短です。
時々稀に１週間で終わってしまうようなハチクさんもいますが

つまり時間と根気との勝負です。

そして第二に、3DCG制作ソフト。
やる気はなくても始まりますが、これがないと始まりません。
フリーのもの、有償のもの、なんでも結構です。いろいろ試してみてご自身に合ったソフトで作業することが一番いいです。
わたくしはメタセコイアの無償版でひたすら作業していますので、ここではメタセコイアを使用した作業行程をまとめていきます。ちなみに有償版と無償版の違いや機能はこちらを参照してください。

では、作業に入りましょう！

目次

下準備 その１ その２
モデリング
　目をつくる その１ その２
　顔をつくる 平面編 その１ その２ その３

メタセコイアを利用してモデリングを行うにあたっての重要なことをまとめておきます。
作業の流れや細かい操作方法などは説明しません。またの機会にします。
ということで、「これだけは覚えておくべき機能と操作」だけ、とりあえずまとめてあります。

目次

メタセコイア有償版と無償版の違い
基本操作
ナイフ機能とワイヤー機能


随時追加、更新情報はTwitter@Z_Z_Pにてお届けいたします。

続いて、下の画像上で緑色に変化している辺を「面張りH」で選択します。
上側の辺上から、目の下の頂点辺りまでドラッグ移動し、そのまま吸着させます。



同じように右へと面を張っていき、目の下に面を作ります。




ちなみに、面張りで辺を複数選択した時、ドラッグ移動時に選択した辺の頂点が他の頂点とくっつきます。
今回の場合、下の辺からドラッグすると目の下の頂点とくっつくことができません。

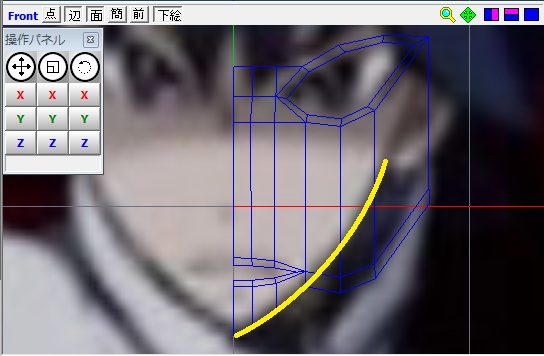

面を張り終わったら、輪郭のラインに合わせて頂点を移動していきます。



面倒なので、同時に２つの頂点を移動させます。
「移動V」選択時、ドラッグすると範囲選択ができます。

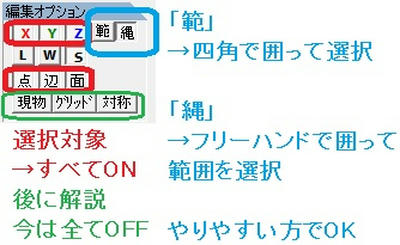

この時、「編集オプション」パネルの「範」と「縄」どちらが選択されているかで、範囲選択方法が異なります。

「範」選択時は「範囲R」と同じく四角範囲で選択します。
「縄」選択時は「投縄G」と同じくドラッグの軌道で選択したい範囲を囲みます。
下の画像の青いラインは「移動V」「縄」選択状態。

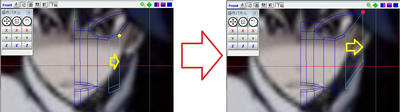

一番下の頂点を、それぞれ輪郭に合わせていきます。

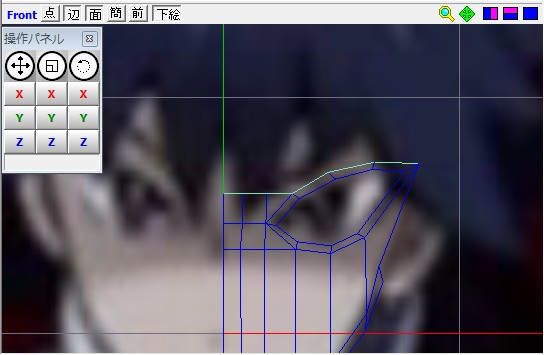

最後に、おでことなる部分の面を張ります。
一番上の辺をそれぞれ選択し、ドラッグして面を張ります。



　↓

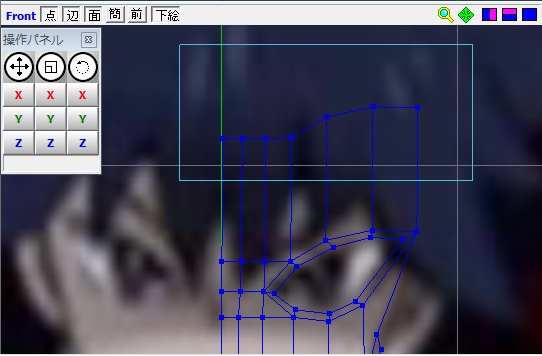

伸ばした先にできた頂点を「範囲R」で選択。

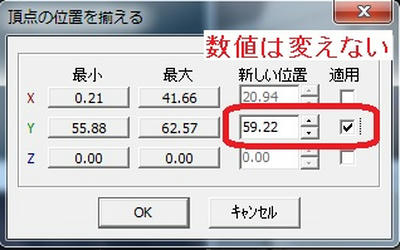

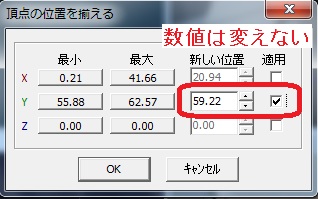

「選択部処理」→「頂点の位置を揃える」を選択し、Y座標の数値をいじらずチェックのみいれます。
他のチェックボックスにチェックが入っていないことも同時に確認しておいてください。



今度は再び中央の頂点をY軸に揃えます。
中央の頂点を範囲選択。

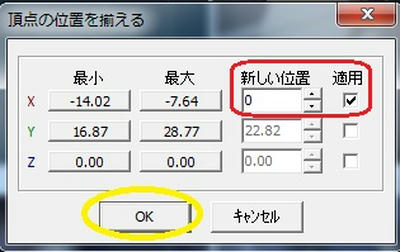

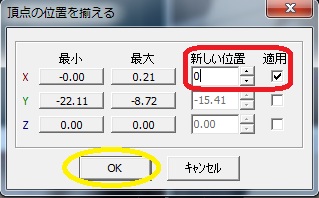

「選択部処理」→「頂点の位置を揃える」から、x座標に「０」を、x座標のみにチェックを入れます。



　↓

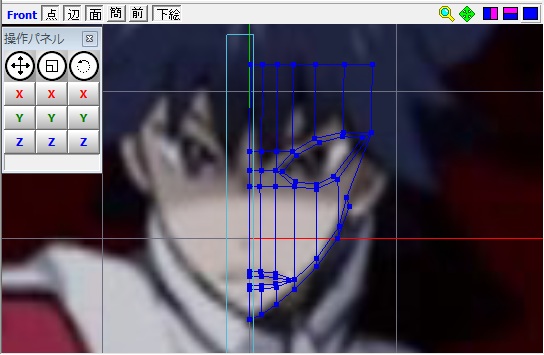

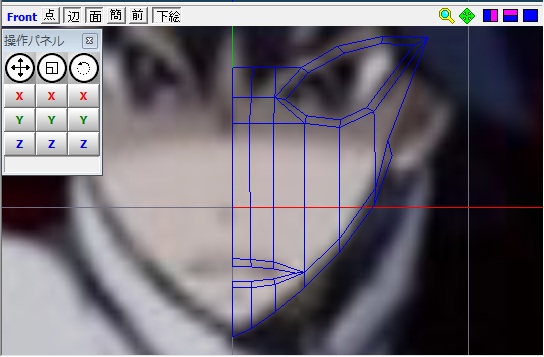

これで顔の平面は完成です。
え？鼻の頂点なくね？こんな少なくて平気なの？
そんな疑問が浮かぶ平面ですが、ここで立体を意識して頂点を作ってしまうと面倒なのです。主に移動が。
次項でちゃんと頂点増えますので…。

次項→顔を立体化へ

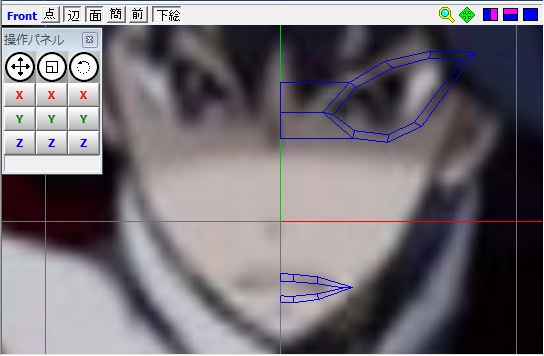

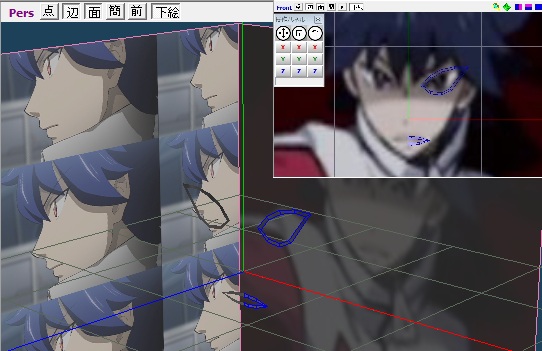

目と口のリングができました。だけじゃ顔になりません。ここから肌となる部分を作っていきます。

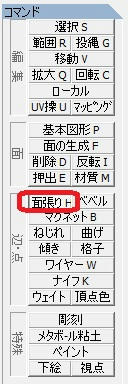

「面張りH」を選択。これはメニューバーが開きません。面を張るしか動作がないので。

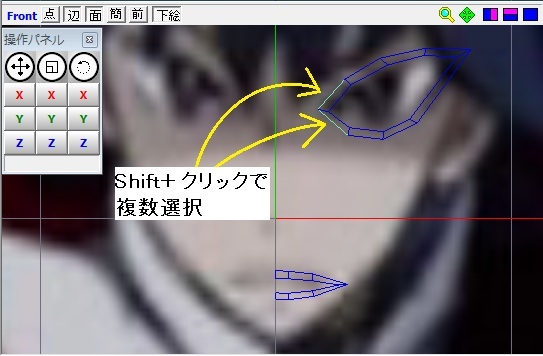

そして目頭側の一番端、上下それぞれ一辺を選択します。
キーボードの「Shift」キーを押したまま、辺をクリックすると複数選択ができます。



辺が青くなっているのが選択状態です。

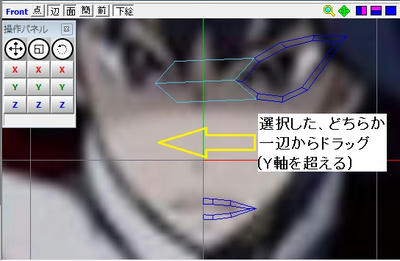

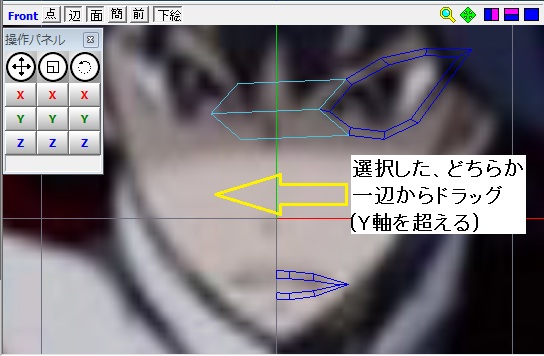

選択したどちらか一辺を、向かって左側へドラッグします。
Y軸を超えて、と書いてますが超えなくてもいいです。超えた方が個人的にラクなだけでしたorz

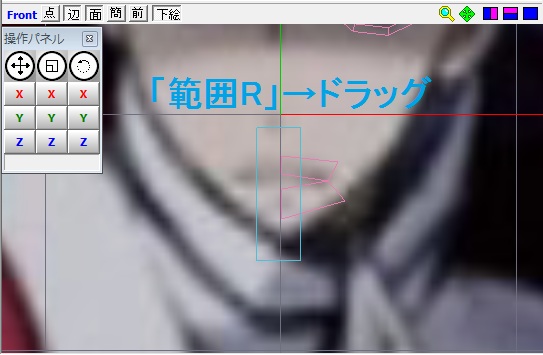

そして、できた頂点を範囲選択します。



先ほどのように、「選択部処理」→「頂点の位置を揃える」でx座標の数値を「０」にします。
この時もx座標以外のチェックボックスは空白にしておきます。



Y軸上に頂点が来ていれば、OKです。



ついでに高さも合わせておきます。
ハンドルの緑矢印で、だいたいの位置を合わせます。
数値入力でやると目のリングが崩れちゃう場合があるので、あまりお勧めはしません。

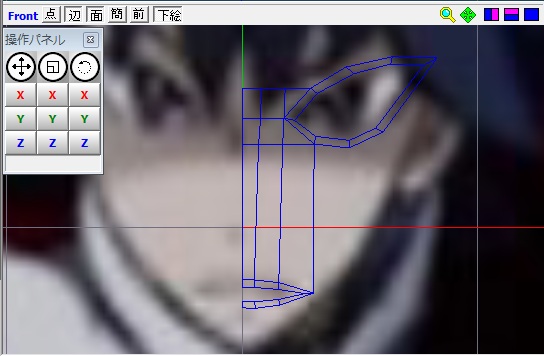

では目と唇を繋ぎます。

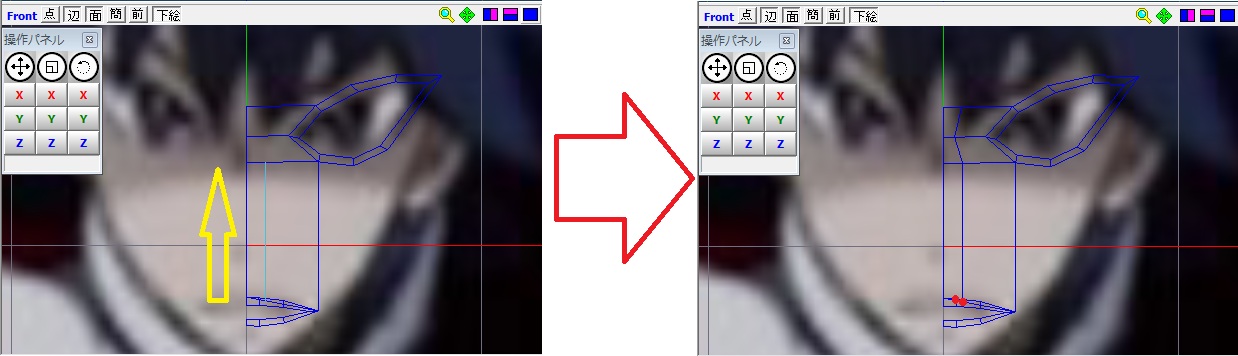

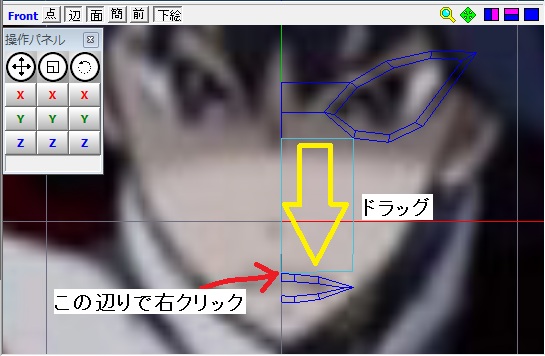

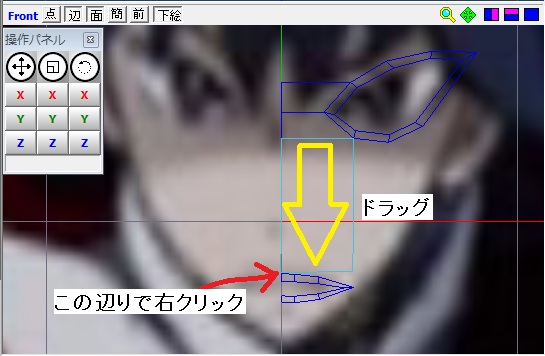

「面張りH」で辺を選択し、口元までドラッグします。
上唇の中央の頂点に近づいたら、そのまま右クリックして頂点をくっつけます。



反対側の頂点は、上唇の外側で一番近いところとくっつけます。
必ずしも口角と合わせる必要はありません。一番近いところで大丈夫です。



上唇の頂点に合わせて面を分割します。

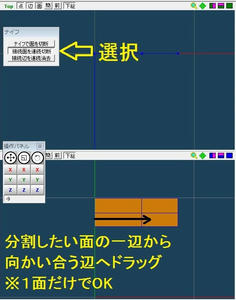

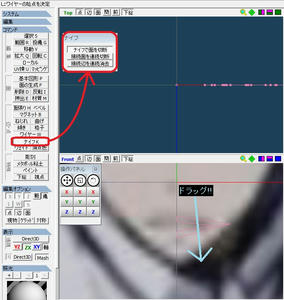

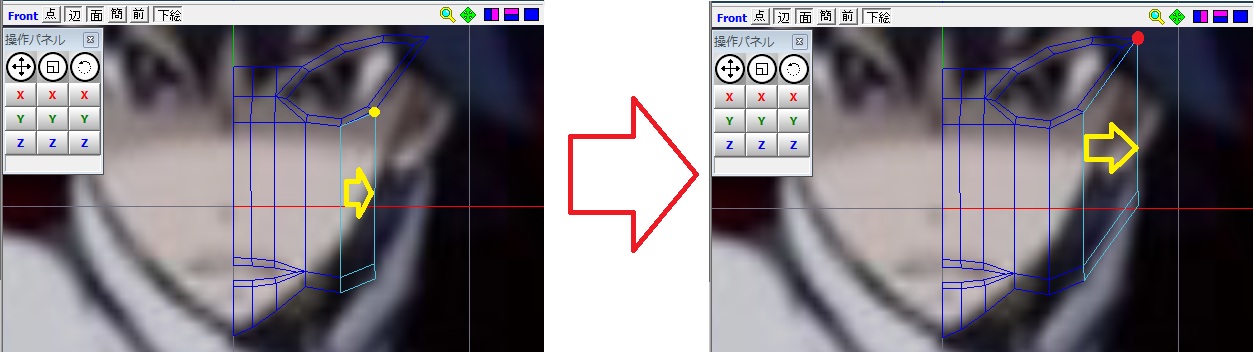

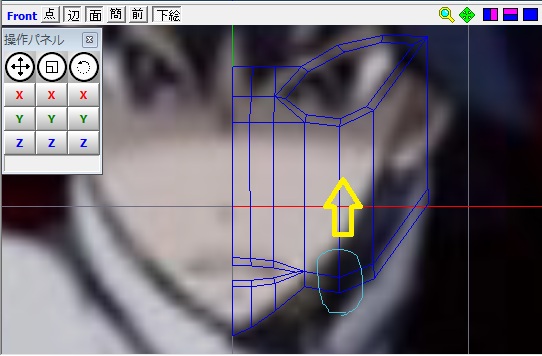

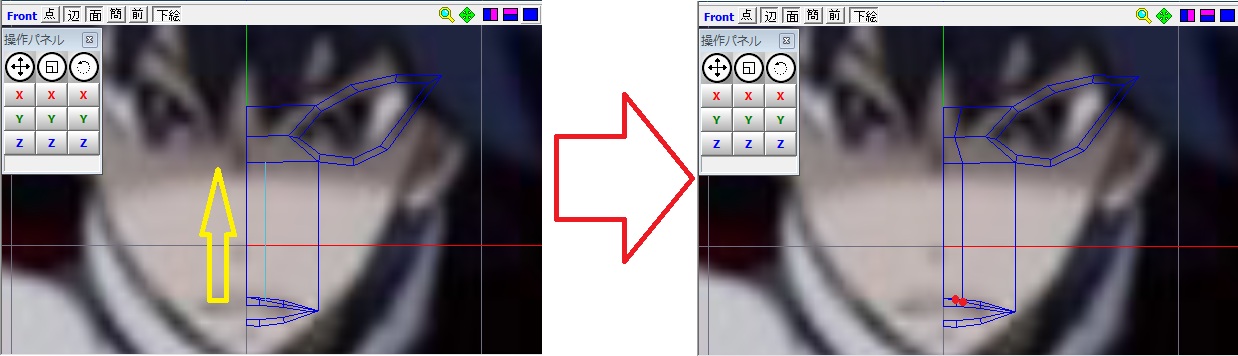

「ナイフK」→「接続面を連続切断」を選択し、下の辺上から上へ向かってドラッグ！

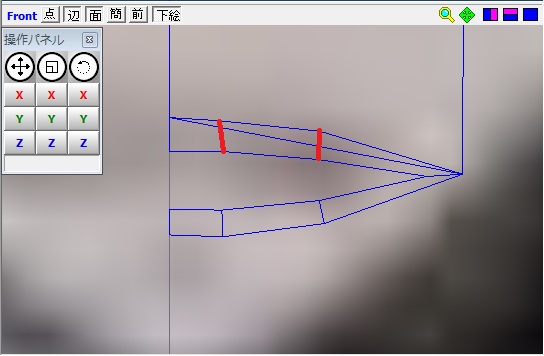

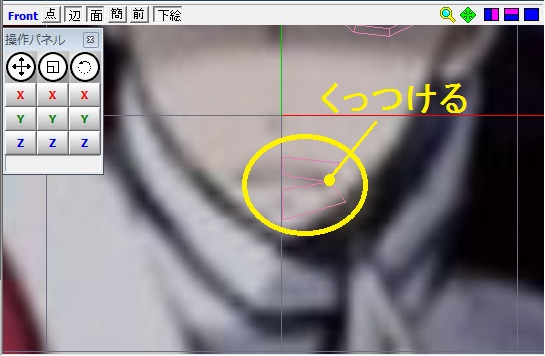

できた一番下の頂点と、唇の頂点を右クリック吸着します。(画像の赤丸)



もう片方の辺にも合わせて同じように分割し、頂点をくっつけます。

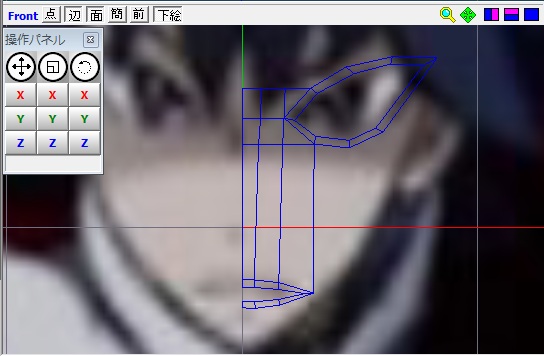

ついでに上の方にできた頂点も、それとなく移動してちょっと見栄えよくします。
目のリングはまだいじらず、肌となる部分の頂点だけを動かします。
肌と目の頂点が近いなーと思ったら、くっつけておいても大丈夫です。



丁寧に調整する必要はありませんが、歪みまくってると後々面倒というかごちゃごちゃになってしまうので、ある程度揃えておきます。

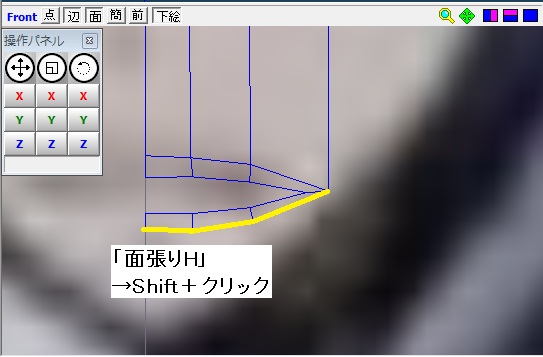

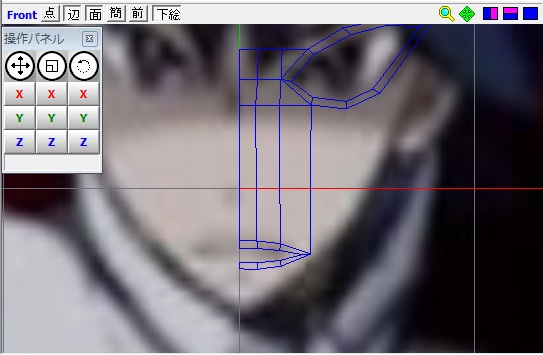

今度は再び「面張りH」に戻り、口の一番下の辺を選択します。

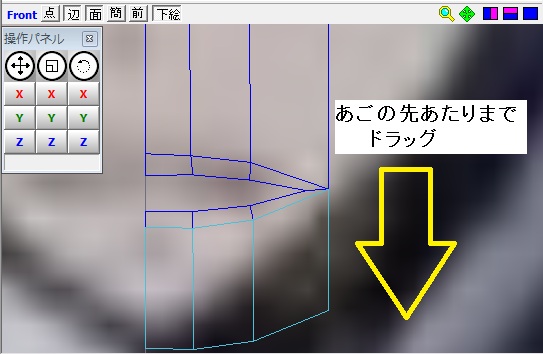

そして、中央の頂点をあごの先辺りまで伸ばします。

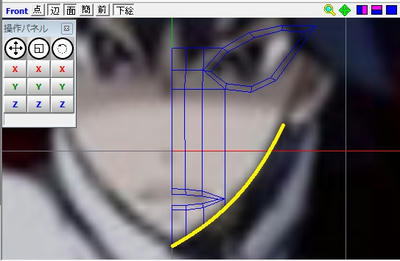

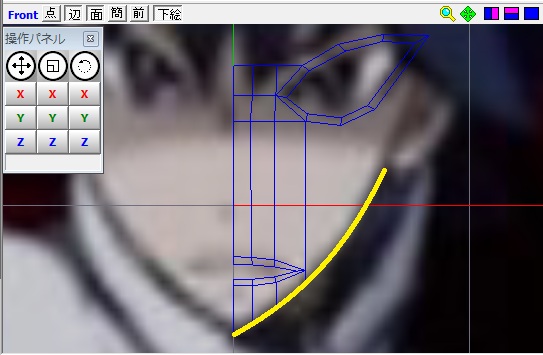

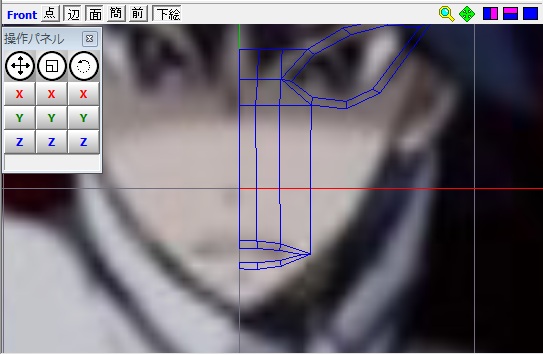

中央以外の一番下の頂点は、顔の輪郭ラインに合わせて移動します。



次へ

顔を作る 平面編

前回いろいろと説明を忘れておりました…。

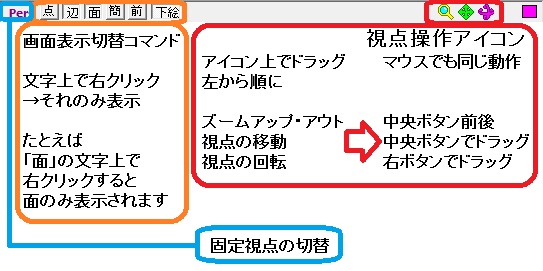

まずはアイコンについて。

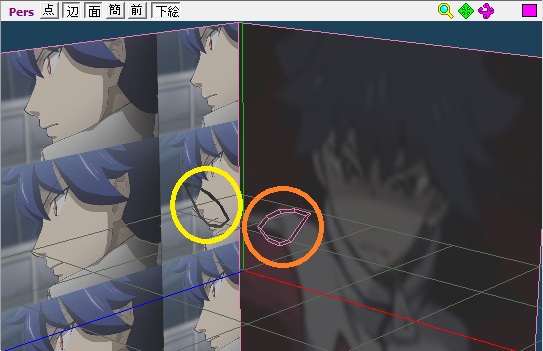

固定視点切替アイコンは、４画面時の右上、自由視点の画面ではできません。視野角の「広い」「狭い」のみ選択できます。

これを利用して、自由視点画面で右クリックのドラッグをすると、鏡面設定がちゃんと見えるようになります。



辺・頂点・面は存在しないので、鏡面そのものを動かすことはできません。
Y軸より向かって右側に面を作れば左側に、左側に面を作れば右側に鏡面ができます。
それぞれ作った点・辺・面を動かすことで鏡面も動きます。
その名の通り、鏡に映った鏡像です。

ついでに編集オプションの解説も。





さて、本題に戻ります。
目のリングが完成したら、今度は口のリングです。

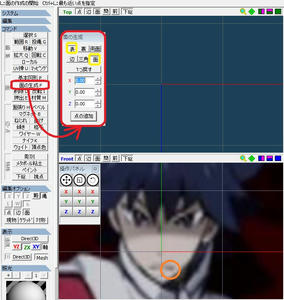

まずは「面の生成F」を選択。



そして、上まつ毛を作った時と同様に、まずは上唇となる部分を作ります。
面はY軸を境に鏡面設定されていますので、上唇の中央と口角を結ぶ辺から面を生成します。
ここでも面の大きさや頂点の位置は大まかに。口の端となる頂点だけ合わせます。

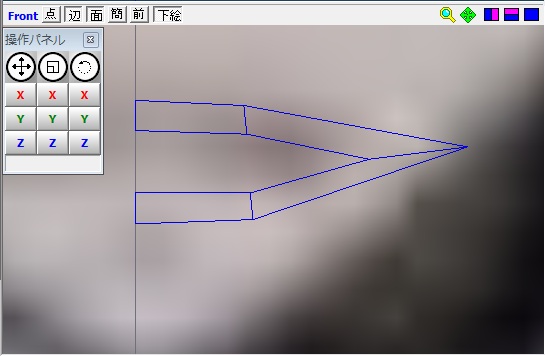

その後、下唇となる部分も同様に作ります。
まつ毛の時と違うのは、口角の内側部分を初めからくっつけて作ること。



ここで一度、中心を合わせます。
目は中心から離れていたので合わせる必要はなかったのですが、口はちょうど顔の真ん中に来ますよね。
そして、左右対称の形ですよね。なので、境界となるY軸に、中心を合わせます。

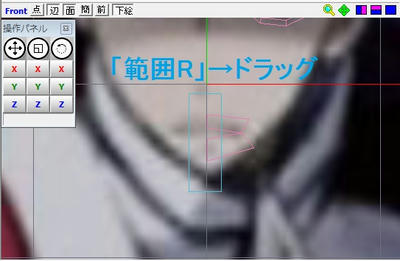

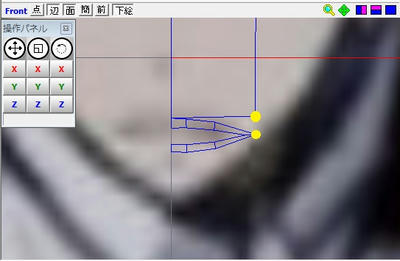

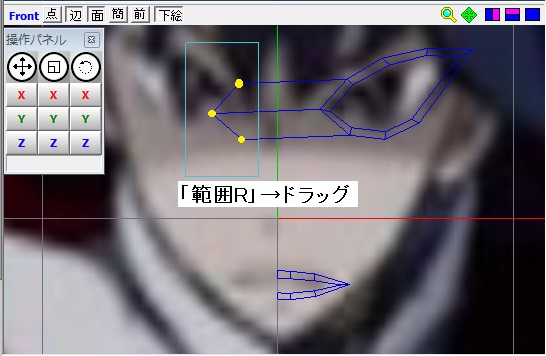

「範囲R」でY軸上に載せたい頂点を囲うようにドラッグします。

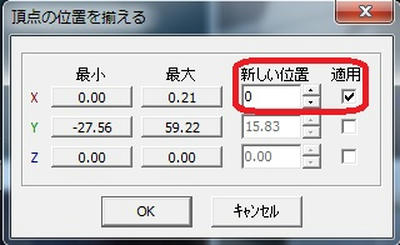

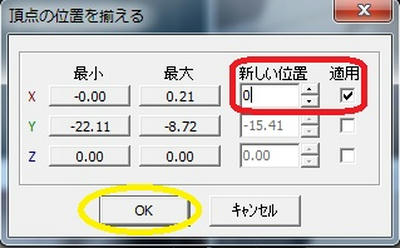

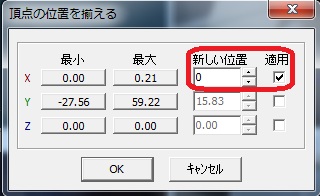

上部メニューバーの「選択部処理」→「頂点の位置を揃える」を選択します。
そしてx欄に「０」を入力し、チェックボックスにチェックを入れます。
他のチェックボックスは空白にしておきます。



中心の頂点がそろったところで、再び口の調整に戻ります。
口角外側の一番端の頂点をドラッグ移動、右クリック吸着でひとつにします。



ついでに面の幅も調整。

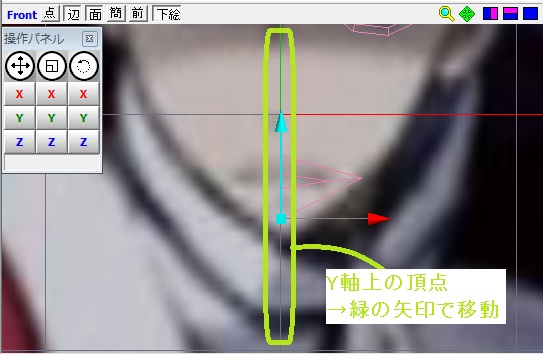

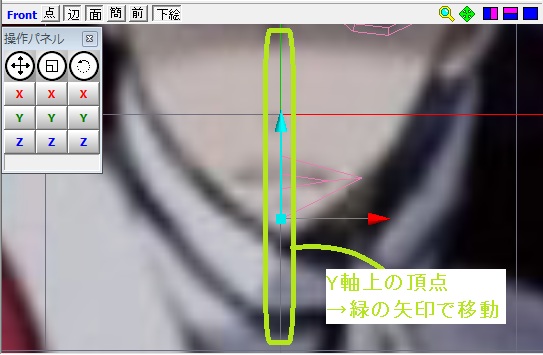

Y軸に重なる頂点は、必ずハンドルの矢印で移動します。
先ほどのように頂点を揃えても、X方向に移動してしまっては意味がありません。
ハンドル操作は直線移動ですので、Y座標の値のみが変化します。

もし間違えてx座標も移動してしまった場合は、もう一度その頂点を揃えます。

それなりに調整できたら、今度は曲線をつくります。
「ナイフK」を選択し、「ナイフで面を切断」が選択されていることを確認して、ざっと切ります。



出来た頂点を適当に移動。



さすがにこれでは少ないので、もう一度同じく切ります。

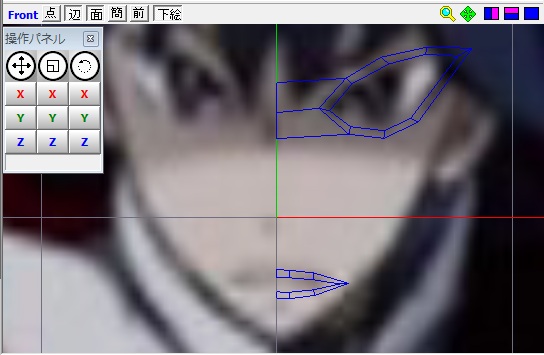

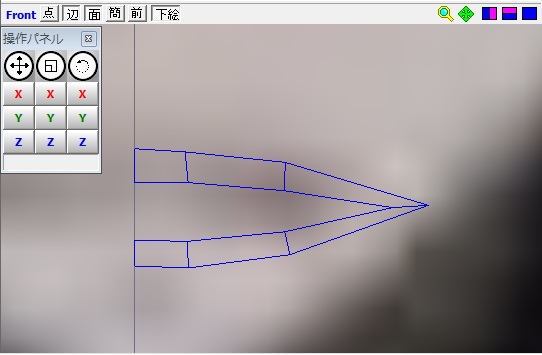

こんな感じでいいかなー



ちなみにですね、口は後ほど閉じます。
ですが頂点をくっつけて閉じるわけではないので、今はわかりやすいように離しておきます。
元の画像が開口していても閉口していても、敢えて離しておきます。

次へ

・ナイフ機能とワイヤー機能

便利便利と言われていますが、機能を把握できてないうちは意味不明なツールだと思います。
たとえばナイフで作った頂点を移動したらポリゴンの穴ができた！とか。
たとえばポリポリと割っていくうちに無駄に頂点が増えてしまったとか。
ワイヤーで頂点作っただけなのに面が重なってるとか。
いえ、決してわたしの失敗談ではございません…。

ナイフ機能は、面分割の機能です。
ワイヤー機能は、頂点生成機能です。

そうですね…たとえば…

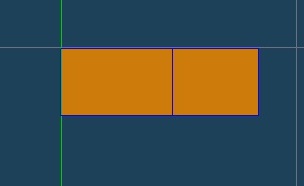

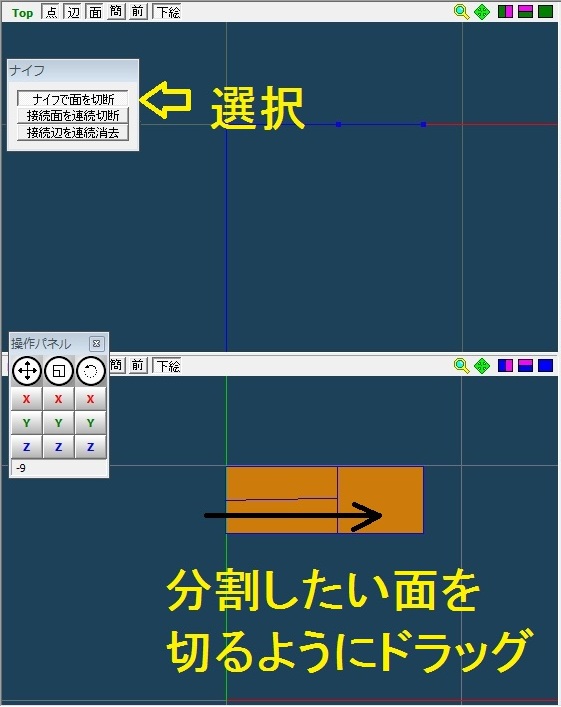

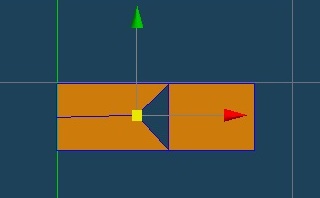

この２面のうち１面を「ナイフで面を切断」をつかって面を切断します。




そしてできた頂点を移動すると…



これがポリゴンの穴の原因となるのですね…

解決策は２つあり、まずは「接続面を連続切断」する方法



この場合、ポリゴンの穴はできません。

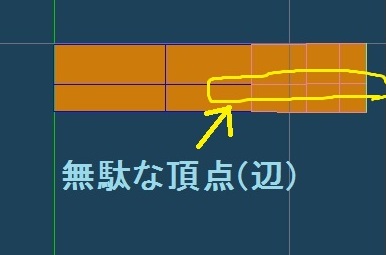

しかし、右側の面にも頂点ができてしまいます。
たとえばこの右側のポリゴンからさらに右側に同じ範囲に面を張りたいとなったら、面を張るごとに頂点が増えていきますよね…



これを解消してくれるのが、ワイヤー機能。



どれを選べばいいのかわからないですね、はい。

上から順に機能を説明していくと


辺から頂点を作成する
簡単にいうと面張りの三角と同じ機能です。


四角面を三角２面に分割する
平面的に言うならば対角線を張る、ということです。


辺の間に頂点を挿入
調整などで一番よく使う機能です。
「この辺上に頂点が欲しい」といったときに利用します。


対角線の反転
四角面に張られた対角線の向きを変えます


対角線の削除
その名の通り。
辺を削除して四角面を作る、というものですので、五角形などにはできません。そもそもポリゴンに五角形はないんですけどね…。


さて、先ほどの四角２面をワイヤーで分割したいと思います。



分割に使用するのは２番目と３番目です。
辺を新たに生成する場合は２番目を、辺上に頂点を生成する場合は３番目を使います。
今回は辺上に頂点を作りたいので、３番目を使います。

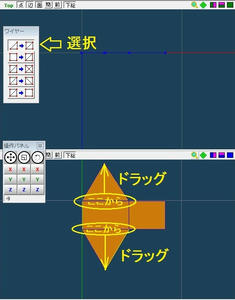

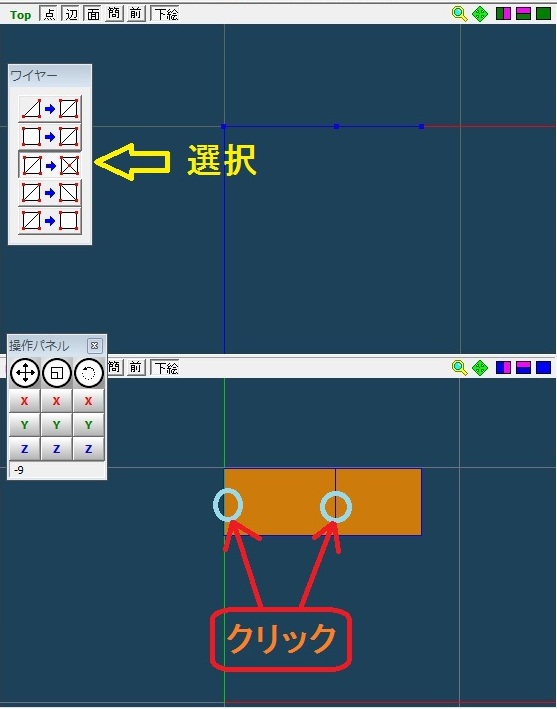

ワイヤー機能の３番目を選択して、頂点を生成したい辺をクリック！



　　↓

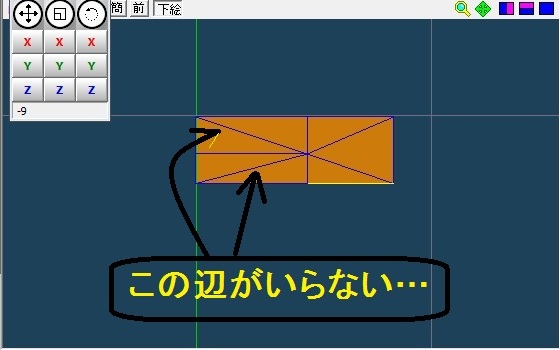

…いっぱい辺ができたぞ。

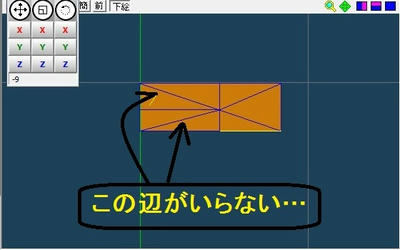

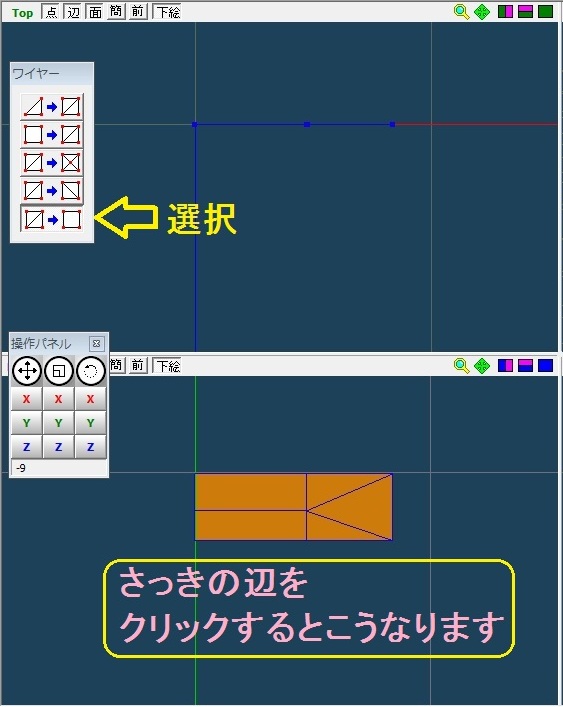

こんなに細分しなくていいので、一番下の機能で対角線を削除します。

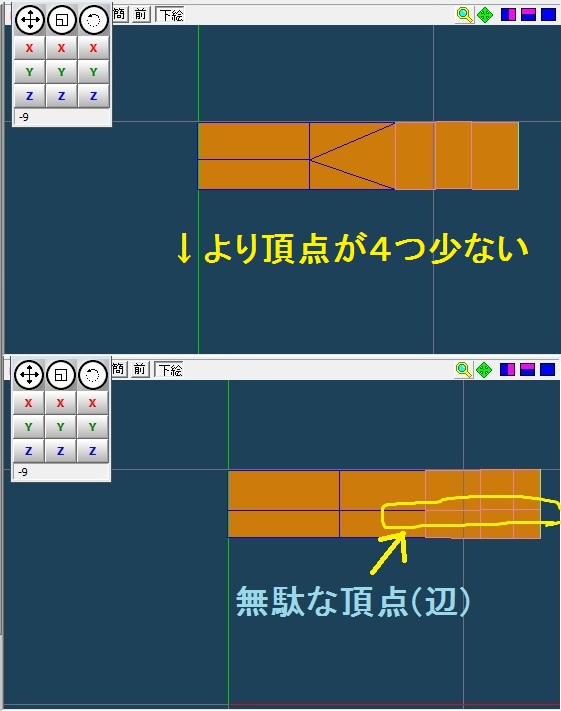

これで、先ほどのように右側の面よりさらに右側に面を張っても、頂点は少なく済みます。

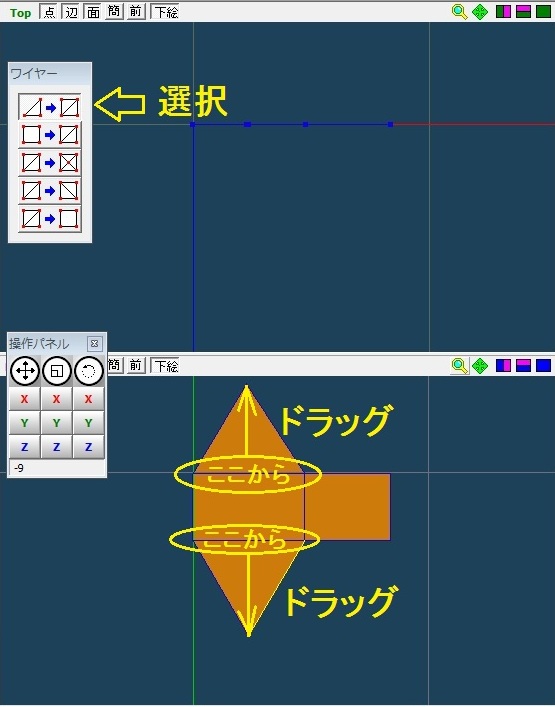

ちなみに一番上の機能を利用するとこんな感じ。

基本的な操作

直線移動と視点固定がおすすめする操作方法です。
４分割表示にした場合、初期状態では



という表示になっていると思います

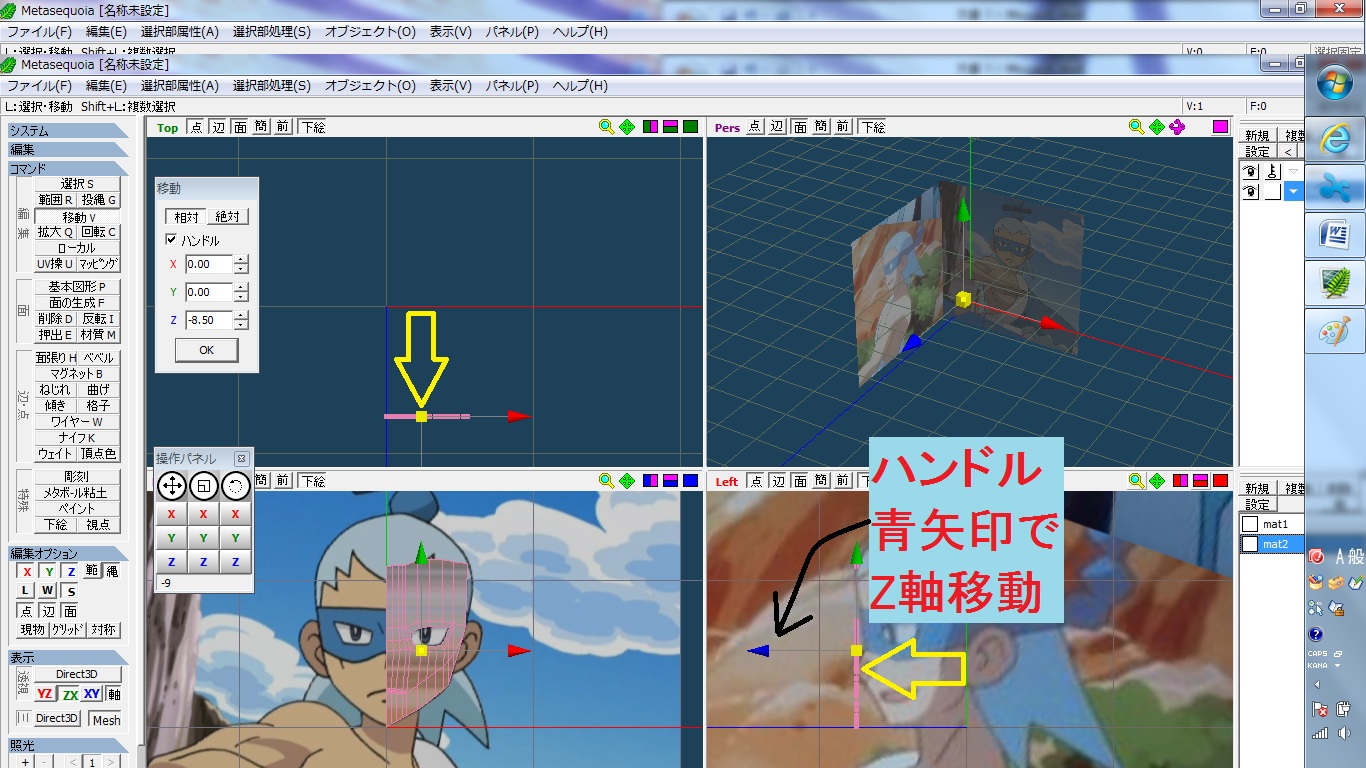

頂点、面、辺すべてに関しての移動は、基本的にハンドル操作します。
たとえば顔のモデリングをする場合
正面視点の画面で左半分の顔のかたちをとります。
次に左視点の画面で、一番前にでる部分(顔ならば鼻のてっぺん)のZ座標にすべての頂点を合わせます。

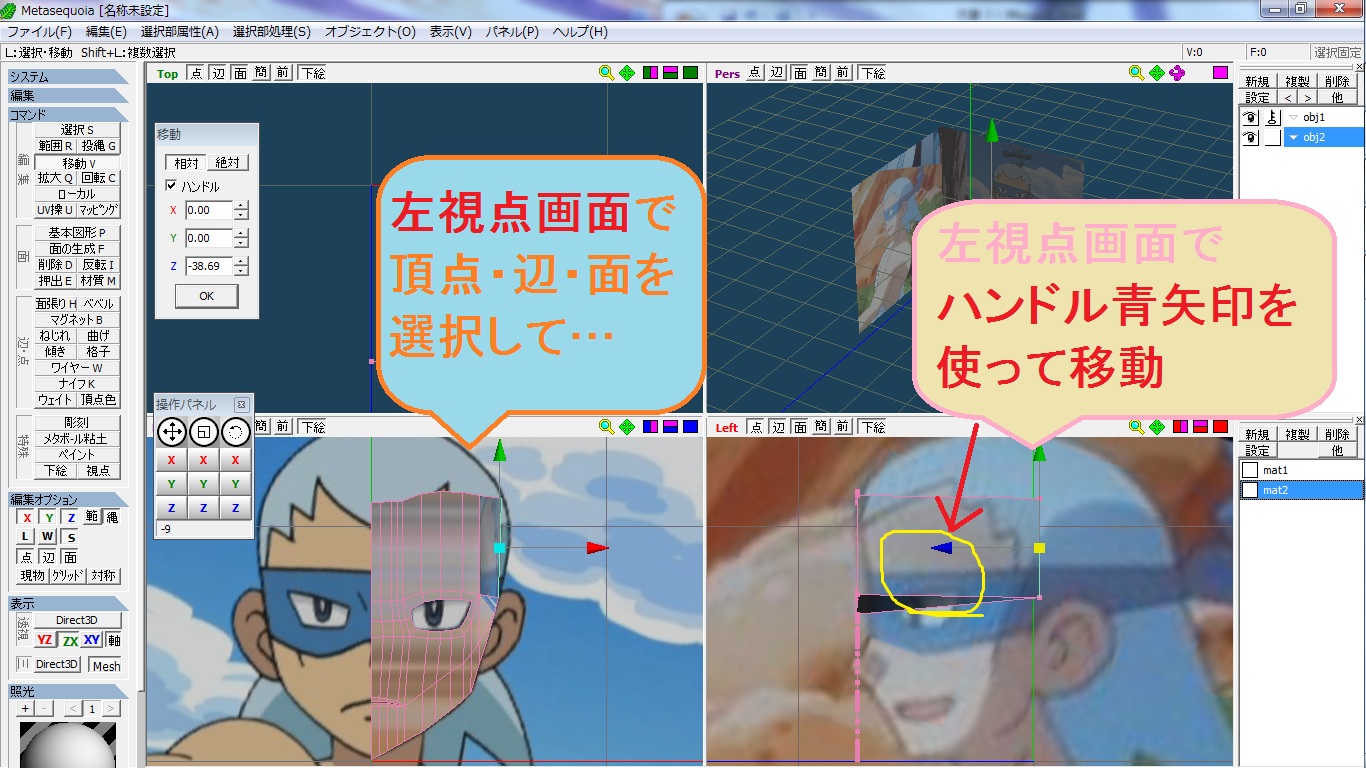

そして正面視点の画面で頂点・辺・面いずれかを選択して、左視点の画面でZ軸移動。



これが基本操作です。

正面視点で合わせた位置は、青矢印のみを移動すれば変わりません。
同じように、左視点で合わせた位置は、赤矢印のみを移動すれば変わりません。
視点画面に表示されていない矢印を動かす、これが別視点からの調整方法です。
別視点から調整するとずれる、という方は単方向のみの移動をお試しください。きっと格段にうまくいきます。

・有償版と無償版の違い

メタセコイアには有償版と無償版があります。
違いとしては

【有償版：有償利用時】
プラグイン利用可能
出力できる拡張子の種類が多い
画面４分割表示機能あり

【有償版：無償利用時】
プラグイン利用不可
出力できる拡張子が少ない(x.ファイル形式の出力が不可)
画面４分割機能あり

【無償版】
プラグイン利用不可
出力できる拡張子が少ない(x.ファイル形式での出力は可能)
画面分割表示ができない

プラグインには、PMD形式のデータを読み込む、ボーンの作成が可能、などいろんなものがあります。
試用ライセンス登録で30日間、有償版の機能を体験することもできます。

完全無償利用方法としては
有償版を無償利用→完成したモデルを無償版からx.ファイル形式出力→PMD化、しかしプラグインは諦める。といった感じでしょうか。

続いて上まつげと下まつげをつなぎます。
「面の生成」で下の画像のように面を作ります。

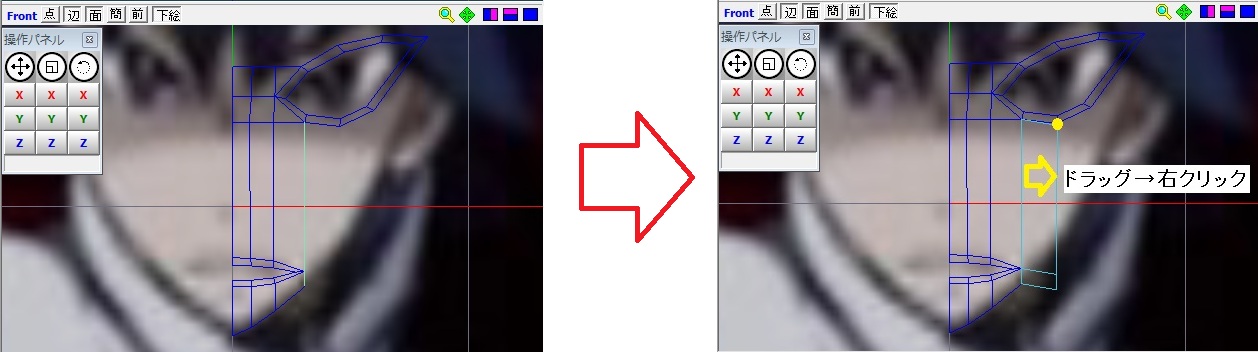

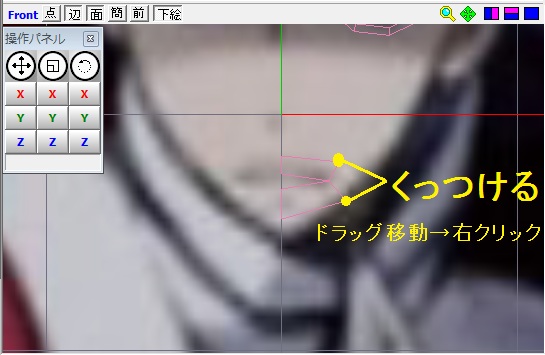

続いて、頂点をくっつけます。

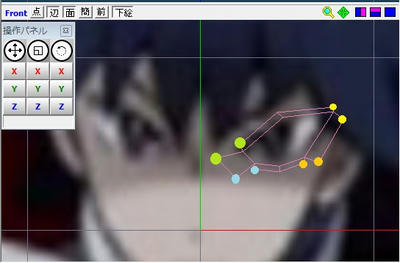

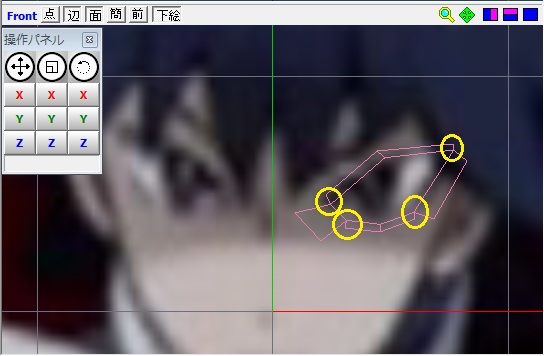

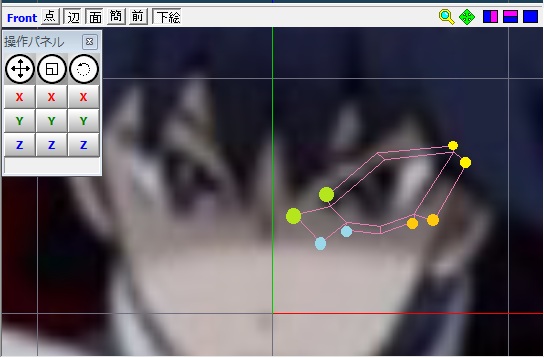

画像の同じ色の頂点を、くっつけます。
コマンドパネル「移動」を選択して、ひとつの頂点を選択し、もう片方の頂点の近くまでドラッグ移動します。まだ指は離さないで！
ドラッグ状態のまま、右クリックします。これで頂点がひとつになりました。
他の色の頂点も同じように吸着していきます。

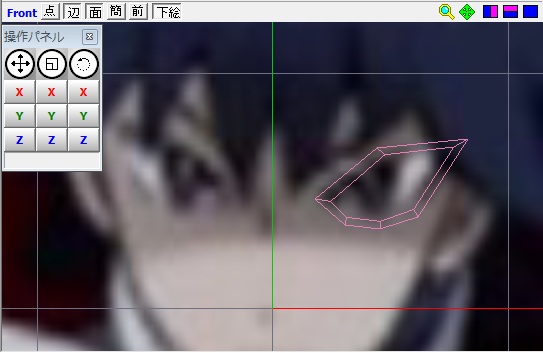

あとは外側の頂点を適当に移動してリング状にしていきます。

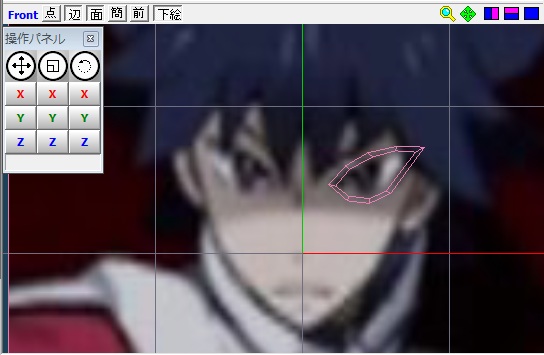

目を囲うリングができあがりました。

今はこれだけでも大丈夫ですが、やっぱりちょっと不格好なのでもう半分ずつくらいしておきましょう。
ナイフで分割したら下絵に沿って頂点を配置します。



これで目のリングは完成です。

次項→平面の顔をつくる

下絵の準備ができたら、いよいよモデルを作っていきます。

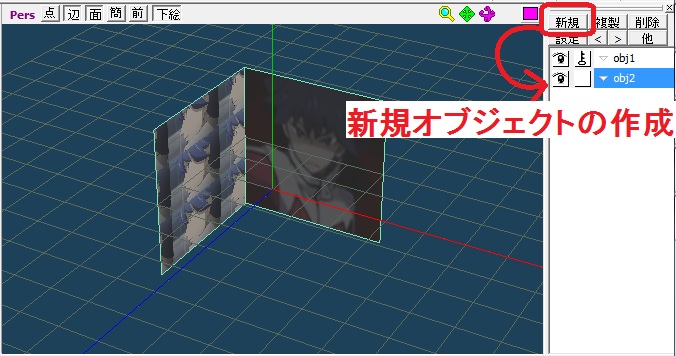

まずはオブジェクトパネルの「新規」をクリックして、新規オブジェクトを作成します。



ちなみにオブジェクトとは、ペイントソフトで言うならば「レイヤー」機能です。
オブジェクトを頭や体など細かく分けることによって、作業しやすい環境を作ります。

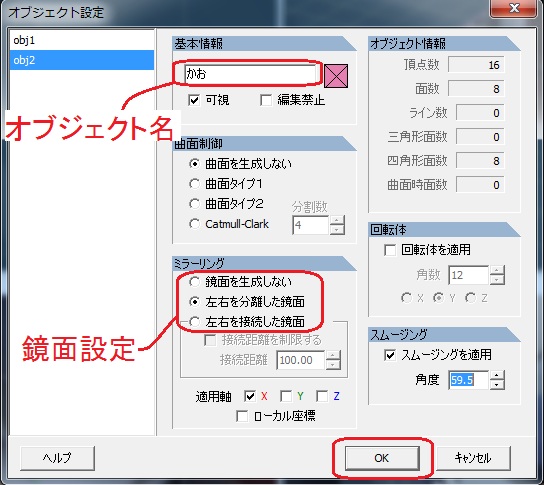

「obj2」を選択した状態で「設定」もしくは「obj2」をダブルクリックで設定画面を開いてください。



最初は顔を作っていきますので、オブジェクト名を「顔」などわかりやすい名前に変更します。
また、人体はそのものはほとんど左右対称なので、ミラーリングもしておきます。
「左右を分離した鏡面」にチェックを入れておいてください。

では面を作っていきましょう。

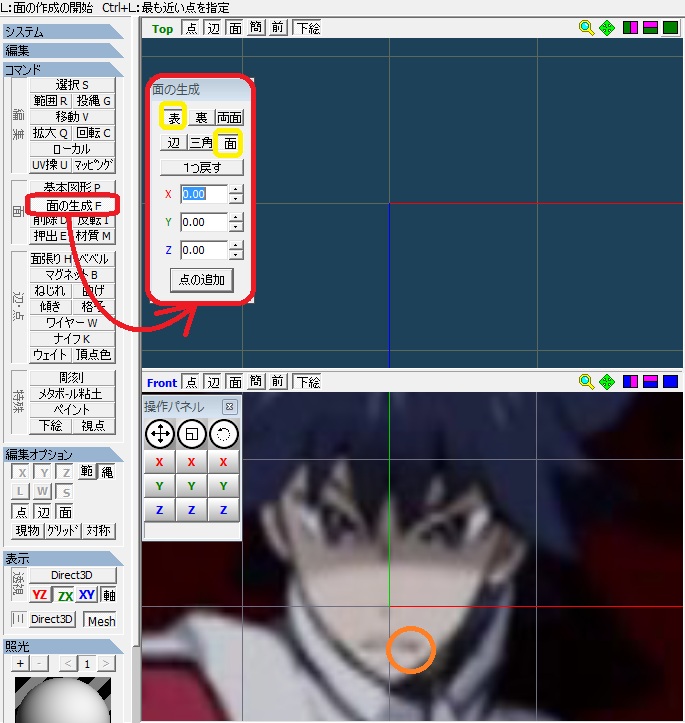

コマンドパネルの「面の生成」を選択して、出てきたメニューの「表」「面」にチェックが入っていることを確認します。



ここからしばらくは画面左下、正面視点で作業していきます。
１画面表示にしても大丈夫です。キーボードの「F3」キーが正面視点に切り替えるキーです。

まずは目を作っていきます。

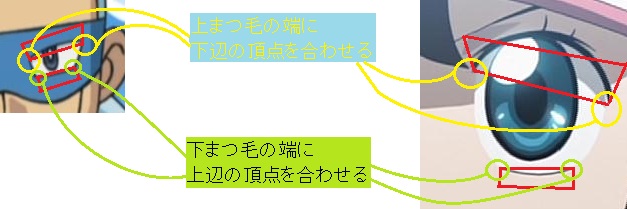

上のまつ毛の端をそれぞれクリックし、四角の面を作ります。



このときまつ毛の曲線などは気にせず、単にまつ毛の端をつなぎます。
面の大きさや形も気にしません。



下のまつ毛も同様につなぎます。

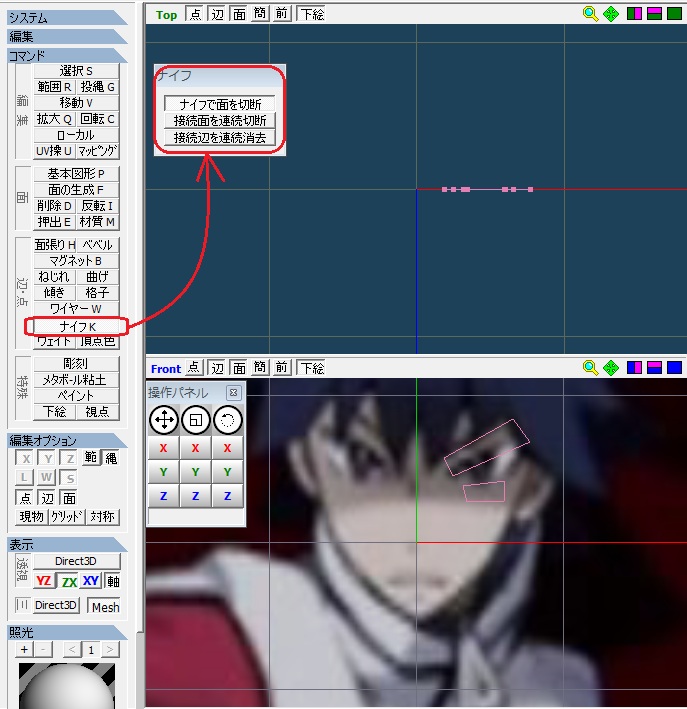

上下それぞれ１つずつ面ができたら、今度はコマンドパネル「ナイフ」を選択します。



ナイフの詳細な機能などについてはこちらを参照ください。

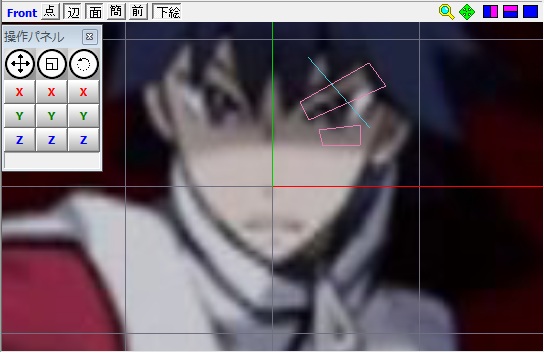

では、上の面を２等分します。そりゃっ！



青いラインはドラッグの軌道です。
ナイフという名の通り、面を切るようにドラッグします。
新たに辺と頂点が生成されました。

下の面も同じように２等分しておきます。

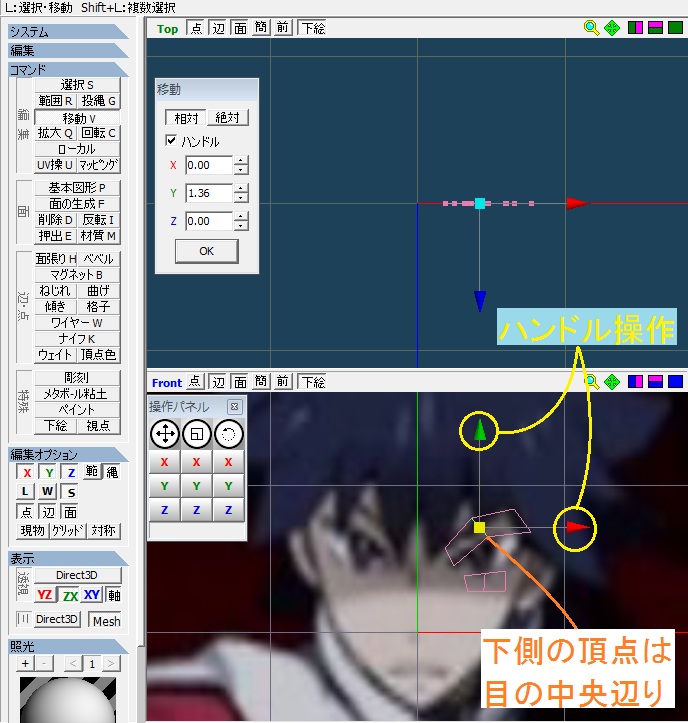

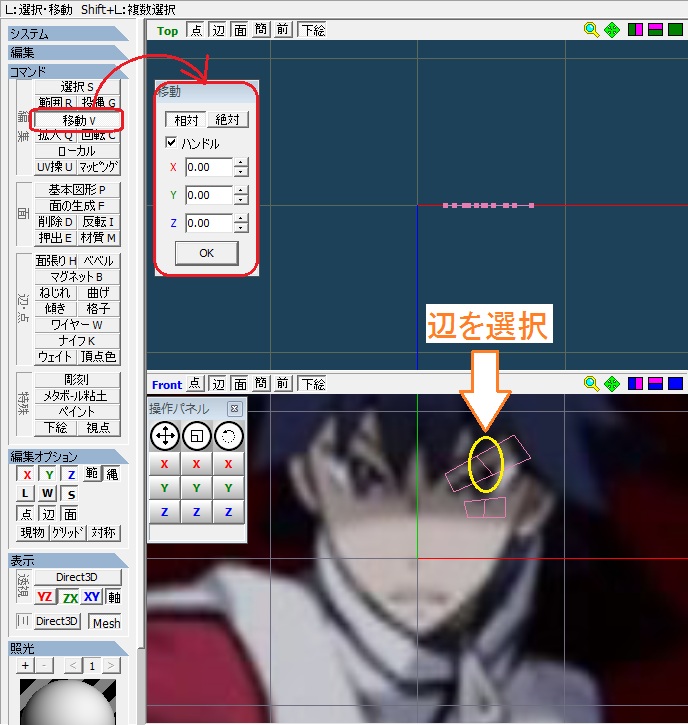

新たに生成された辺を選択して、まつげの中心に内側の頂点が来るように調整します。
ついでに外側の頂点も移動してみます。





何となく目っぽくなってきましたね…！



次へ

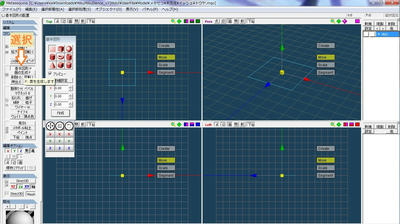

ではまず、「基本図形」をクリックしてください。

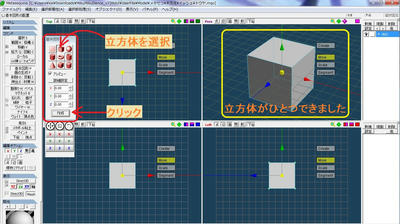

そして出てきたメニューの立方体をクリック。
一番下の「作成」をクリックすると立方体がひとつできます。

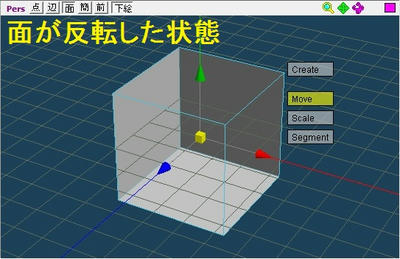

そのまま上部の「選択部処理」→「面を反転」を選択して、面を反転させます。

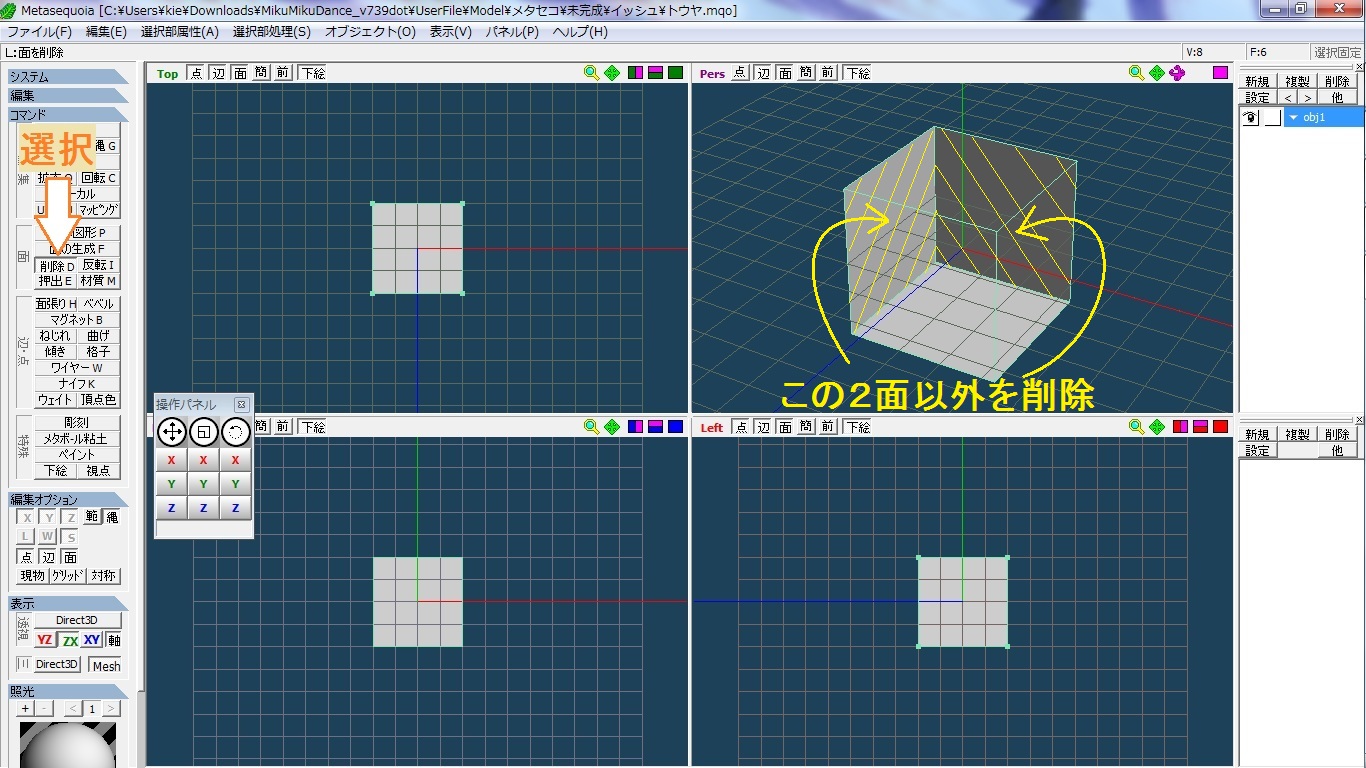

続いてコマンドパネルの「削除」を選択します。
そして下の画面の通りに面をクリックして削除します。

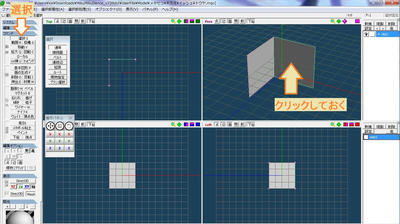

２枚だけ面が残った状態になったら、今度はコマンドパネルの「選択」をクリックして、正面の面を選択します。



この状態で、材質パネルで「新規」を押すと「mat1」という項目がパネルに表示されます。

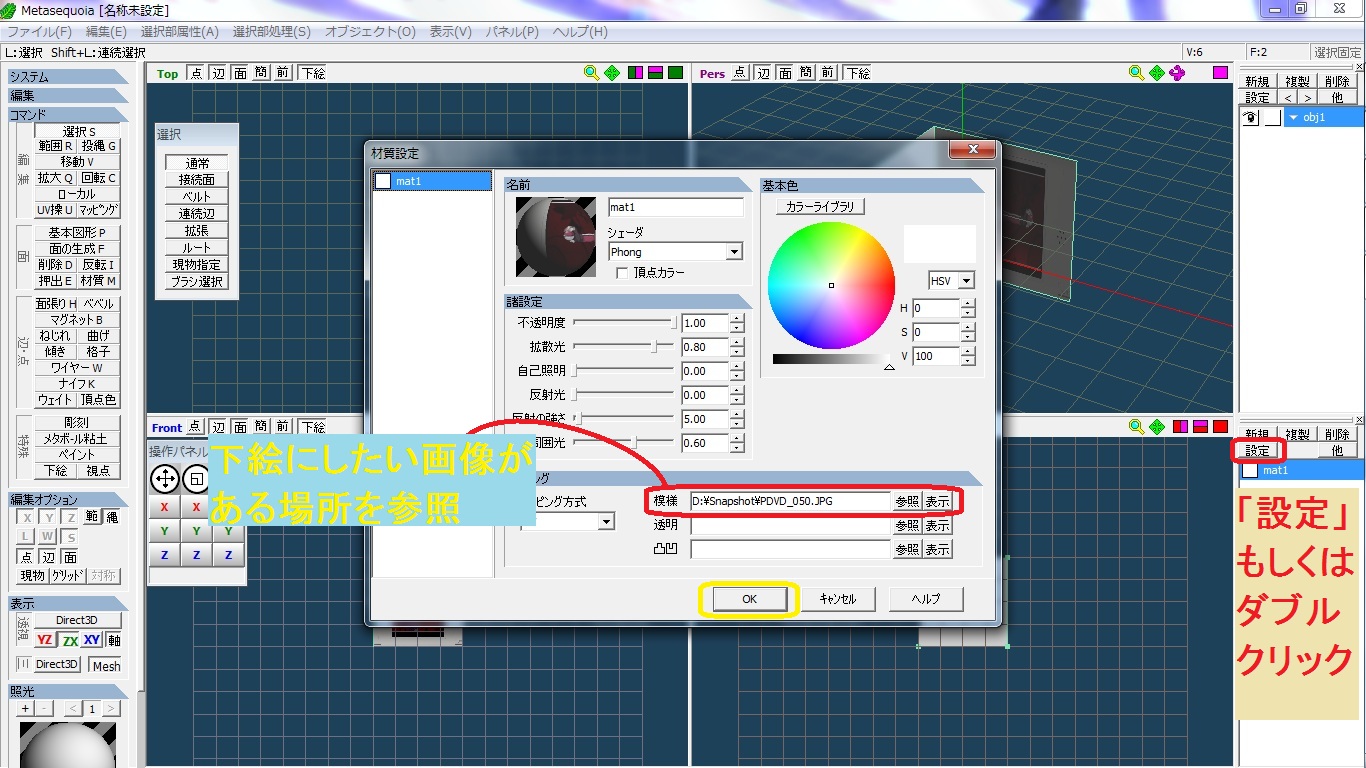

「mat1」をダブルクリック、もしくはその上の「設定」をクリックすると窓がひとつ開きます。
その中の「模様」欄で、下絵として使用する画像を選びます。



すいません、フォルダ移動を忘れておりました。
下絵は別フォルダにあっても特に問題はございません。
下絵を選び終わったら、OKをクリックします。

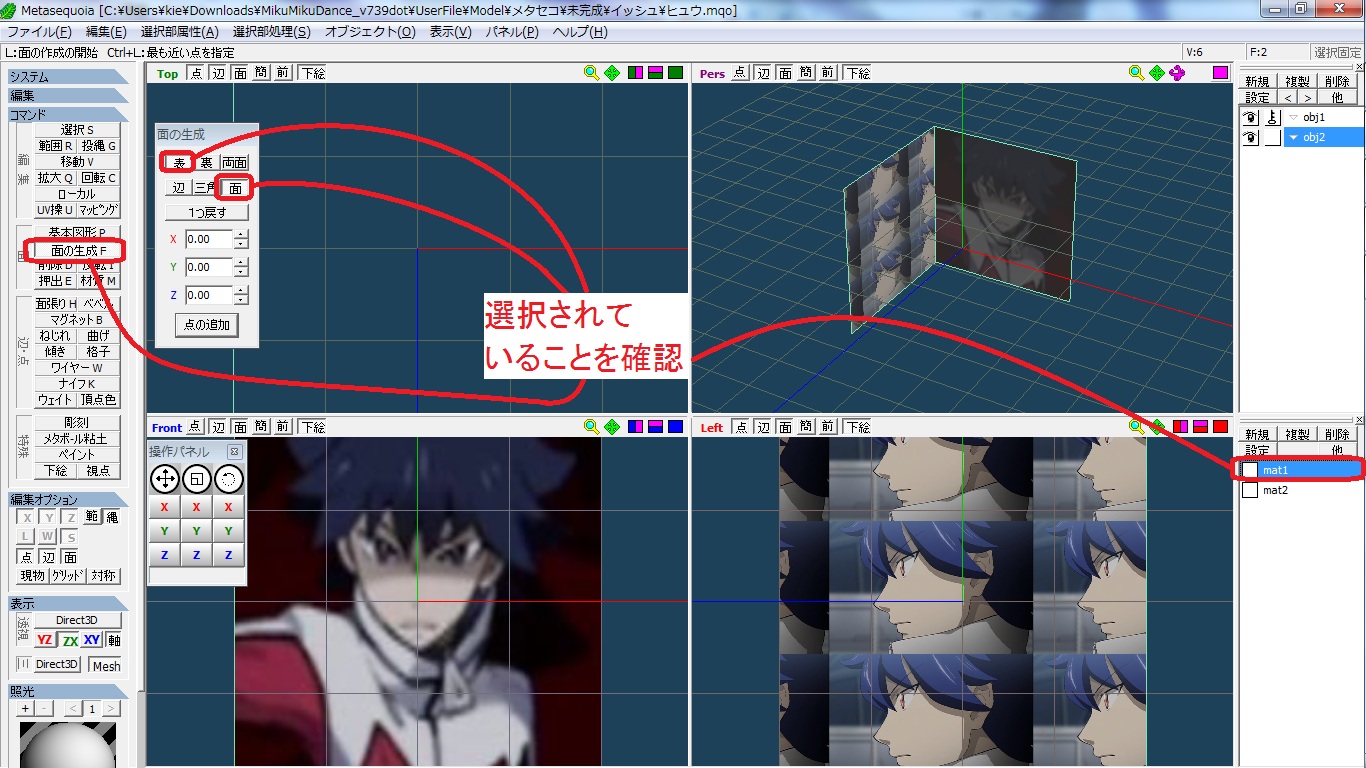

そして、先ほど正面の面を選択していたと思いますが、その状態で「選択部処理」→「面に現在の材質を指定」を選択します。
また、コマンドパネルの「材質」を選択して正面の面をクリックしても同じ動作になります。



正面の面に下絵が現れましたね！今回はポケモンBW2ライバルのヒュウくんを作っていきます。
ご自身で下絵を用意された方はある程度いい位置に来ていると思いますが、公式画などを利用している場合は位置がずれていますので、これを調整します。

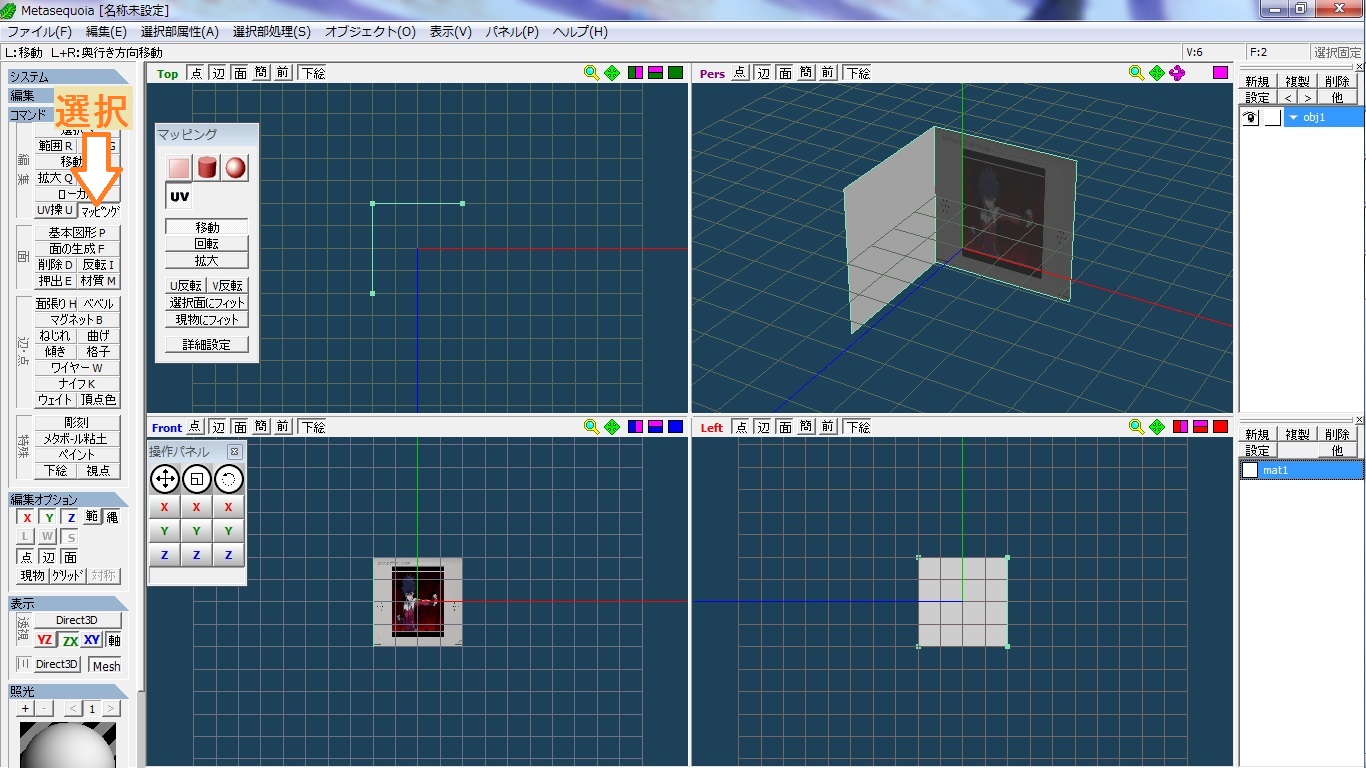

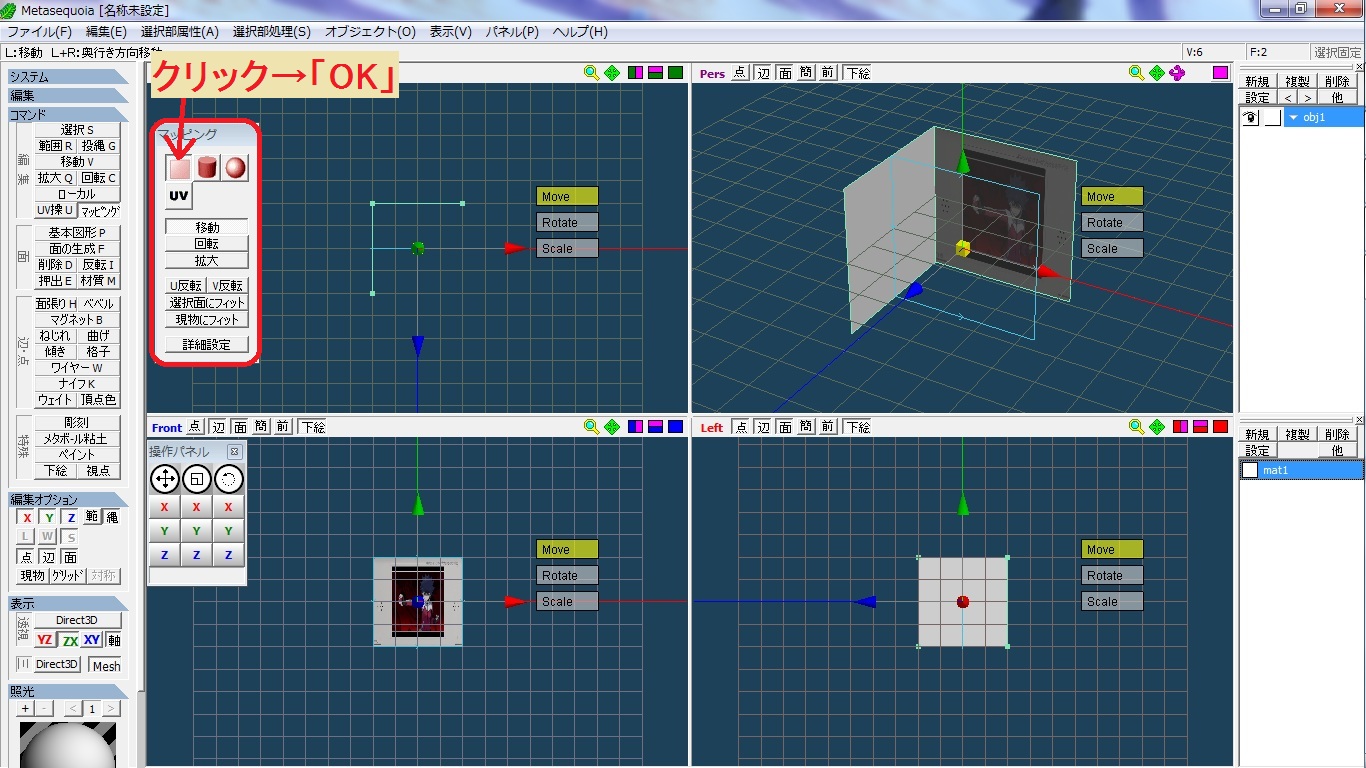

コマンドパネルの「マッピング」を選択します。
出てきたメニューでは、「UV」と書かれたところにチェックが入っていると思います。
その上の■マークをクリックし、OKを押します。

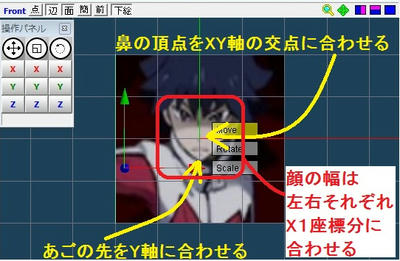

ハンドルが表示されましたね。

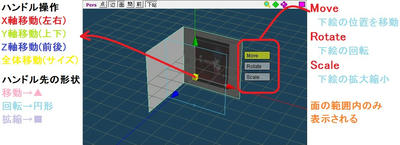

ハンドルの説明は以下の通りです。

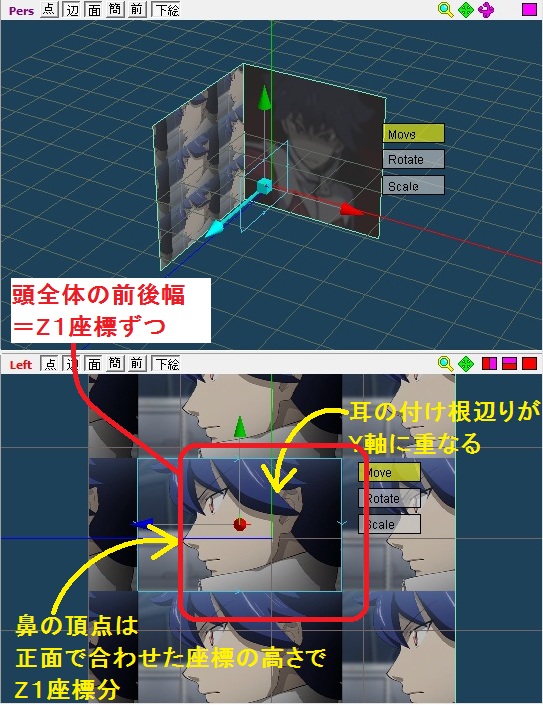

これを利用して、下絵の位置を調整していきます。
注意点は以下のとおり。

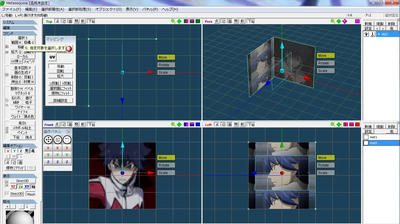

ある程度位置がきまったら、正面画の設定は完了です。

横顔画も同じように設定していきます。
材質を指定すると縞々になった…という方は、「Rotate」を選択して緑のラインをドラッグしてやると、下絵が回転して正しい位置にきます。



横顔も設定が終わったら、オブジェクトパネルの「obj1」横の空白をクリックしてオブジェクトをロックします。



これで下絵の準備は完了です。



次項→目を作る

・下準備

まずはフォルダの準備をします。
モデリング作業ではたくさんデータの保存をしますので、あちこちバラバラになっていては探すことで労力を消費してしまいます。
フォルダを作る場所はどこでもかまいません。CドライブでもDドライブでもドキュメントでもパブリックでも…お好きな場所に作ってください。
フォルダ名もつけておきます。わかりやすいように「モデリング」でもいいし、キャラの名前でも構いません。わかれば何でもOKです。

続いて下絵の準備をします。
モデリングに特に必要なのは、正面画と横顔画の２種類。
全体画もあるといいですね。
画像の準備にあたって注意することは

【正面・横】
・なるべくきっちりその方向を向いている
・うつむき、仰ぎ、傾きなどはない方がいい

【全体】
・向きはあまり気にしない
・膝が曲がってる、屈み姿勢など、身長が正しくわからない画像は避ける

【共通】
正方形サイズ(512×512くらいがベスト)
ペイントなどで正方形にトリミングしてやるのが一番手っ取り早い


自分で正面画と横顔画を描いて下絵にすることもできます。
そのときは正方形のキャンバスを２つ用意して、正面画と横顔画を描いていきます。
この時注意するのは、顔幅、鼻と目の高さです。
ずれていると立体化する時にもずれてしまって、がたがたの顔になってしまった…！なんてことが起こります。わたしはきっちりとしたイラストが描けないので、そこは別のサイトを参照してくださいorz

用意した下絵は、先ほど用意したフォルダの中に投げ込んでおきます。

では、いよいよメタセコイアを開きます。
わたくしは無償版ではなく有償版を無償利用していきます。

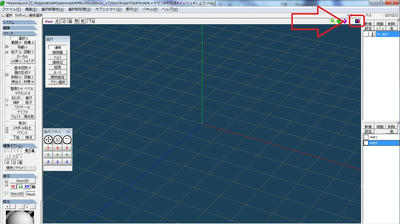

４画面表示にするのをお忘れなく。



また、各メニューを表示しておきます。
上部メニューの「パネル」をクリックして、出てきた下４つにチェックを入れます。
オブジェクトパネル、材質パネル、操作パネル、コマンドパネルの４つです。

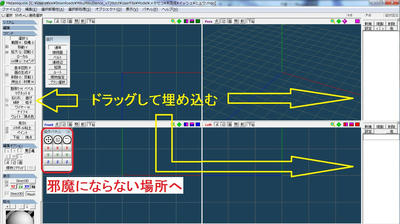

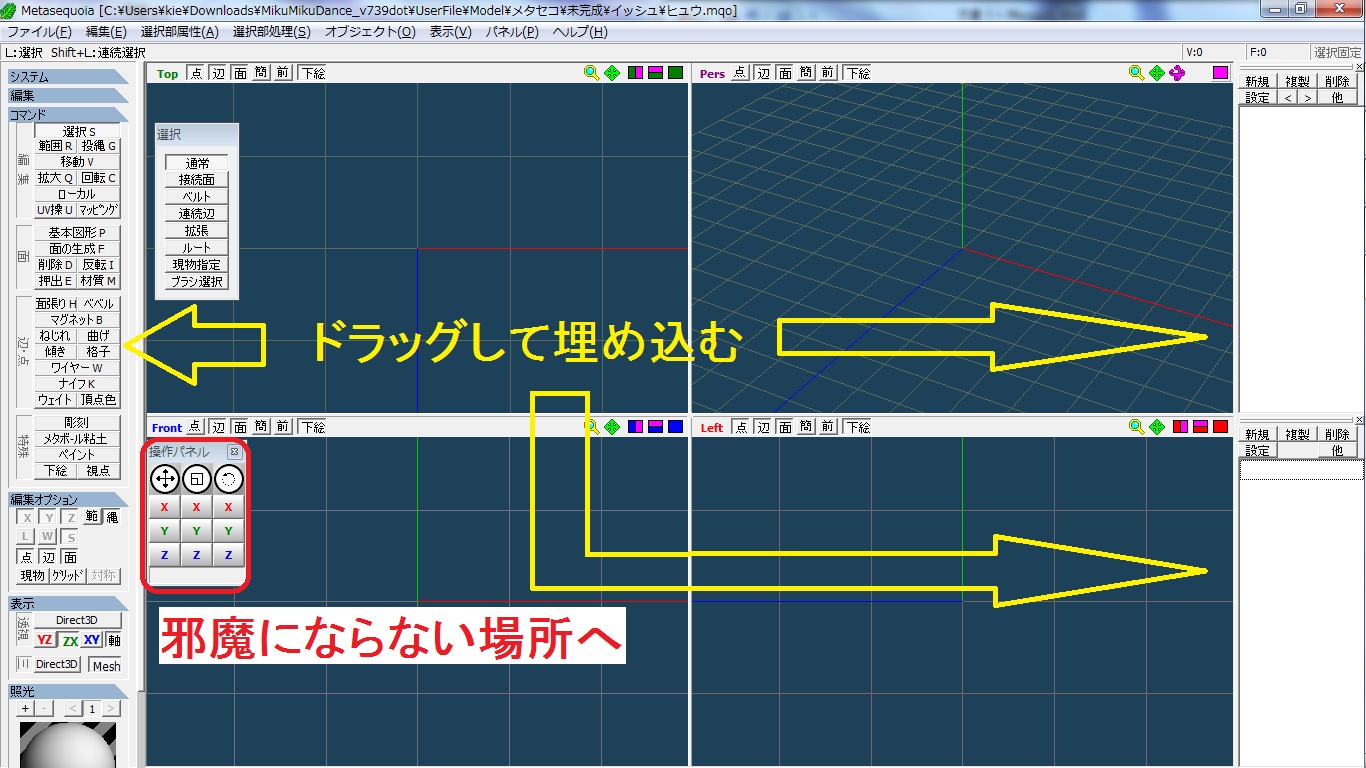

コマンドパネルは左端へ、オブジェクト・材質パネルは右端へ、それぞれドラッグするとこのようになります。
操作パネルは邪魔にならない場所へ適当に配置しておきます。
